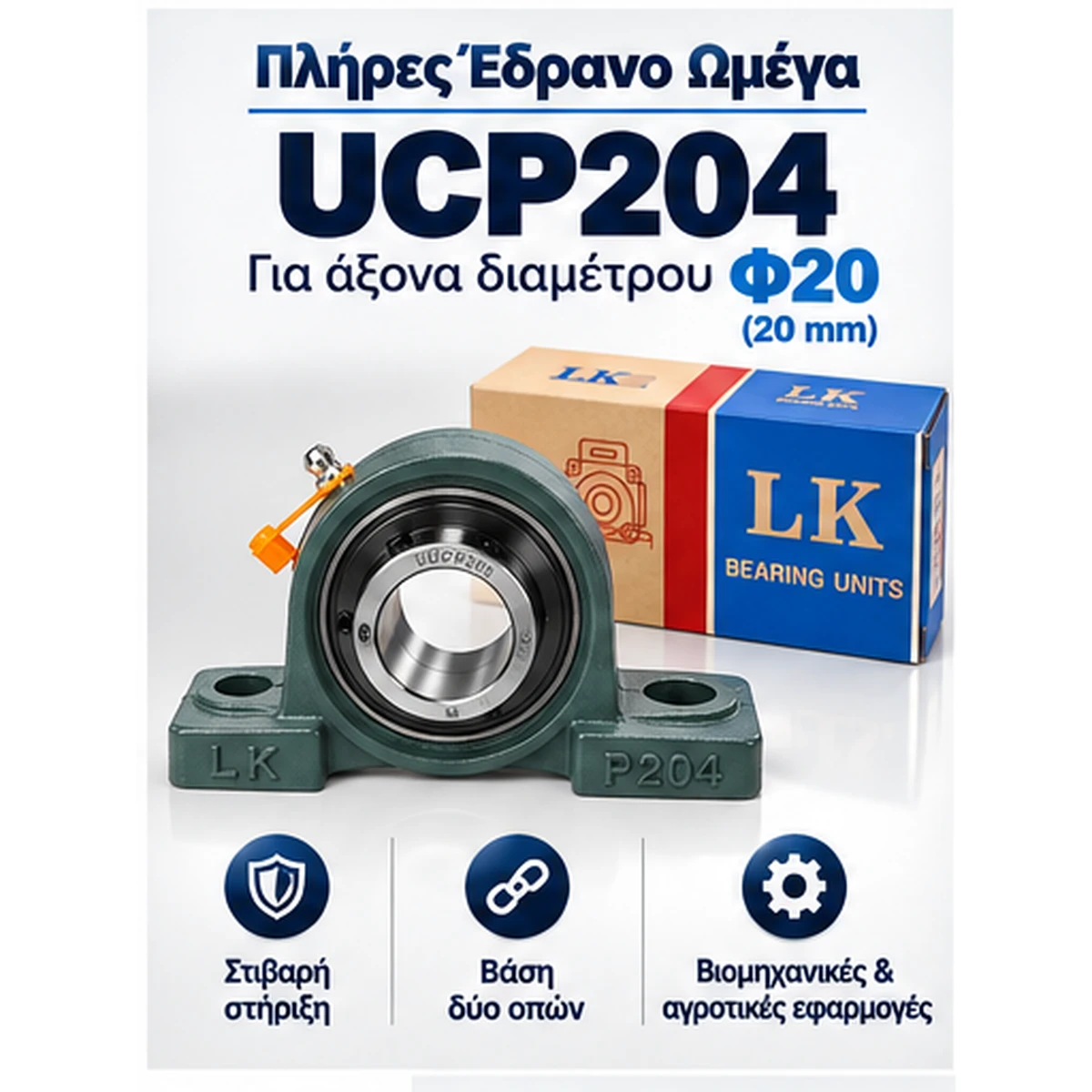

Πλήρες έδρανο ωμέγα UCP204 για άξονα Φ20 mm

Περιγραφή

Το πλήρες έδρανο ωμέγα UCP204 προορίζεται για άξονα διαμέτρου 20 mm και συνδυάζει το ένθετο ρουλεμάν UC204 με τη βάση P204. Η βάση διαθέτει δύο σημεία στερέωσης και επιτρέπει την τοποθέτηση της μονάδας επάνω σε σταθερή επιφάνεια.

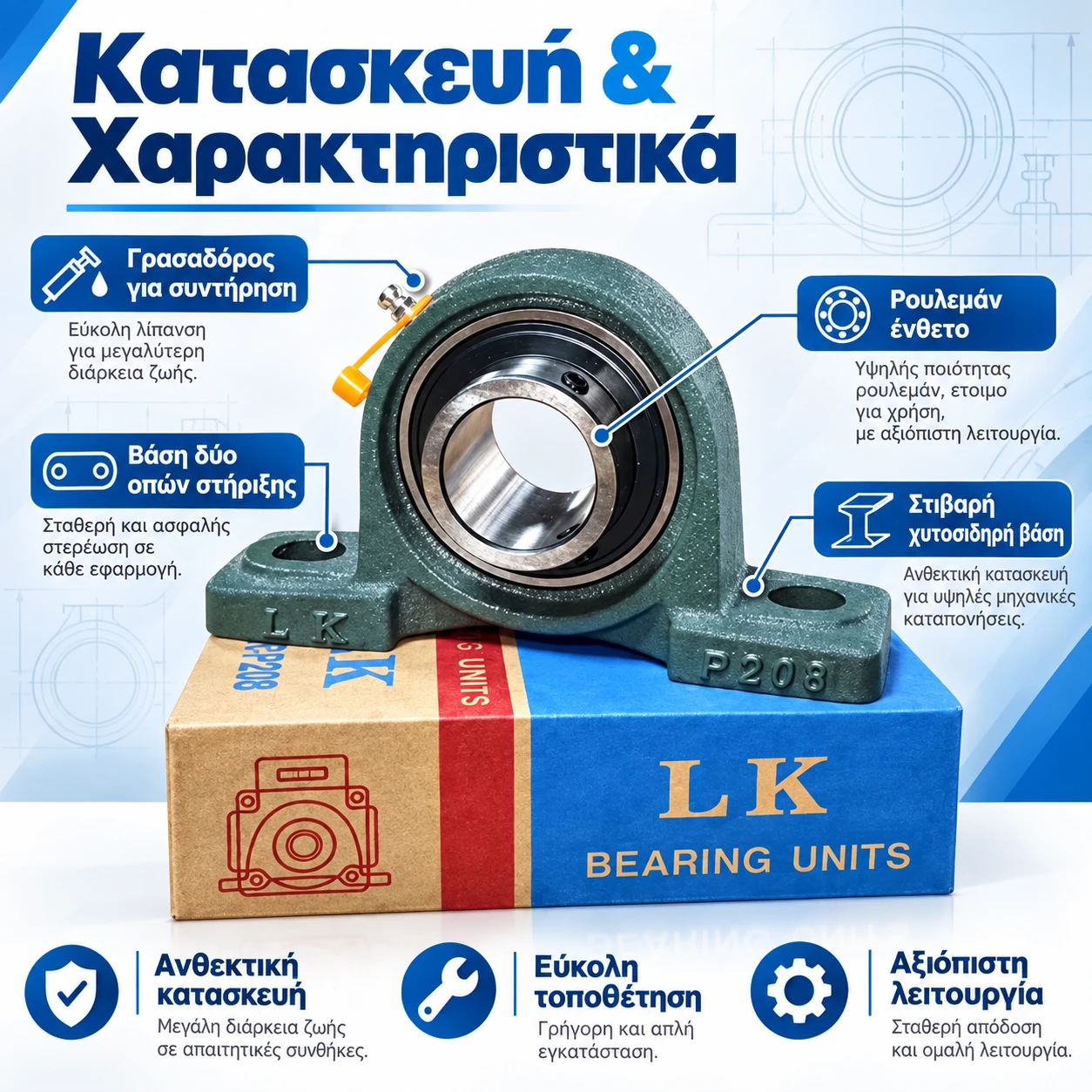

Κατασκευή και στερέωση

Η διάταξη τύπου pillow block, γνωστή στην ελληνική αγορά ως έδρανο «ωμέγα», συγκρατεί τον άξονα μέσω κοχλιών σύσφιξης στον εσωτερικό δακτύλιο. Οι δύο επιμήκεις οπές της βάσης διευκολύνουν την ευθυγράμμιση κατά την εγκατάσταση, χωρίς όμως να υποκαθιστούν τον έλεγχο των πραγματικών αποστάσεων στο μηχάνημα.

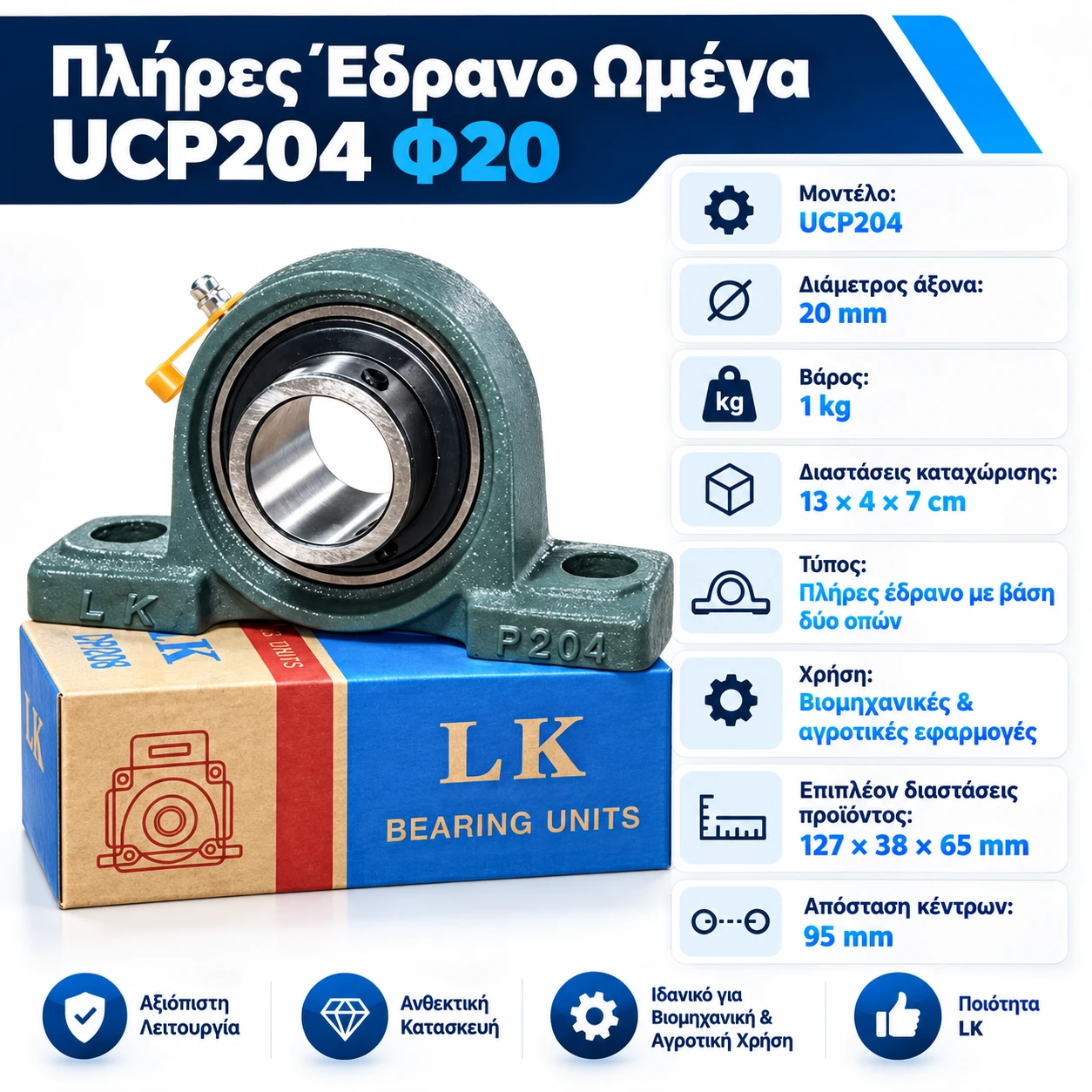

Βασικές διαστάσεις UCP204

• Διάμετρος άξονα: 20 mm.
• Συνολικό μήκος βάσης: 127 mm.
• Συνολικό ύψος: 65 mm.
• Πλάτος σώματος: 38 mm.
• Απόσταση κέντρων οπών στερέωσης: 95 mm.
• Ενδεικτικό μέγεθος κοχλία στερέωσης: M10.

Επιλογή και εφαρμογή

Το UCP204 χρησιμοποιείται ως ολοκληρωμένη μονάδα στήριξης περιστρεφόμενου άξονα σε μηχανικές, αγροτικές και βιομηχανικές εγκαταστάσεις. Πριν από την αγορά, συγκρίνετε τον κωδικό του υπάρχοντος εδράνου, τη διάμετρο του άξονα, την απόσταση των οπών και τον διαθέσιμο χώρο τοποθέτησης. Η κοινή ονομασία UCP204 δεν αρκεί μόνη της όταν η εγκατάσταση έχει ειδικές απαιτήσεις φορτίου, ταχύτητας ή περιβάλλοντος.

Οδηγίες τοποθέτησης

Η επιφάνεια στήριξης πρέπει να είναι καθαρή και επίπεδη. Τοποθετήστε αρχικά τους κοχλίες της βάσης χωρίς πλήρη σύσφιξη, ευθυγραμμίστε τον άξονα και κατόπιν σφίξτε ομοιόμορφα τη βάση και τους κοχλίες συγκράτησης του εσωτερικού δακτυλίου. Μετά την πρώτη λειτουργία, ελέγξτε ξανά τη στερέωση και τυχόν ασυνήθιστο θόρυβο, κραδασμό ή αύξηση θερμοκρασίας.
