Πλήρες έδρανο τετράγωνο UCF206 για άξονα Φ30 mm

Περιγραφή

Το πλήρες έδρανο τετράγωνο UCF206 προορίζεται για άξονα διαμέτρου 30 mm. Συνδυάζει το ένθετο ρουλεμάν UC206 με τετράγωνη φλάντζα και τέσσερις οπές στερέωσης, ώστε η μονάδα να προσαρμόζεται σε επίπεδη επιφάνεια ή μεταλλική κατασκευή.

Κατασκευή και λειτουργία

Η τετράγωνη διάταξη κατανέμει τη στερέωση σε τέσσερα σημεία γύρω από τον άξονα. Ο εσωτερικός δακτύλιος συγκρατείται επάνω στον άξονα με κοχλίες σύσφιξης. Η συγκεκριμένη περιγραφή αφορά τη μορφή και την ονομαστική διάμετρο της σειράς· δεν υποκαθιστά τον έλεγχο φορτίου, στροφών και συνθηκών λειτουργίας της εγκατάστασης.

Βασικά χαρακτηριστικά

• Κωδικός μοντέλου: UCF206.
• Ένθετο ρουλεμάν: UC206.
• Ονομαστική διάμετρος άξονα: 30 mm.

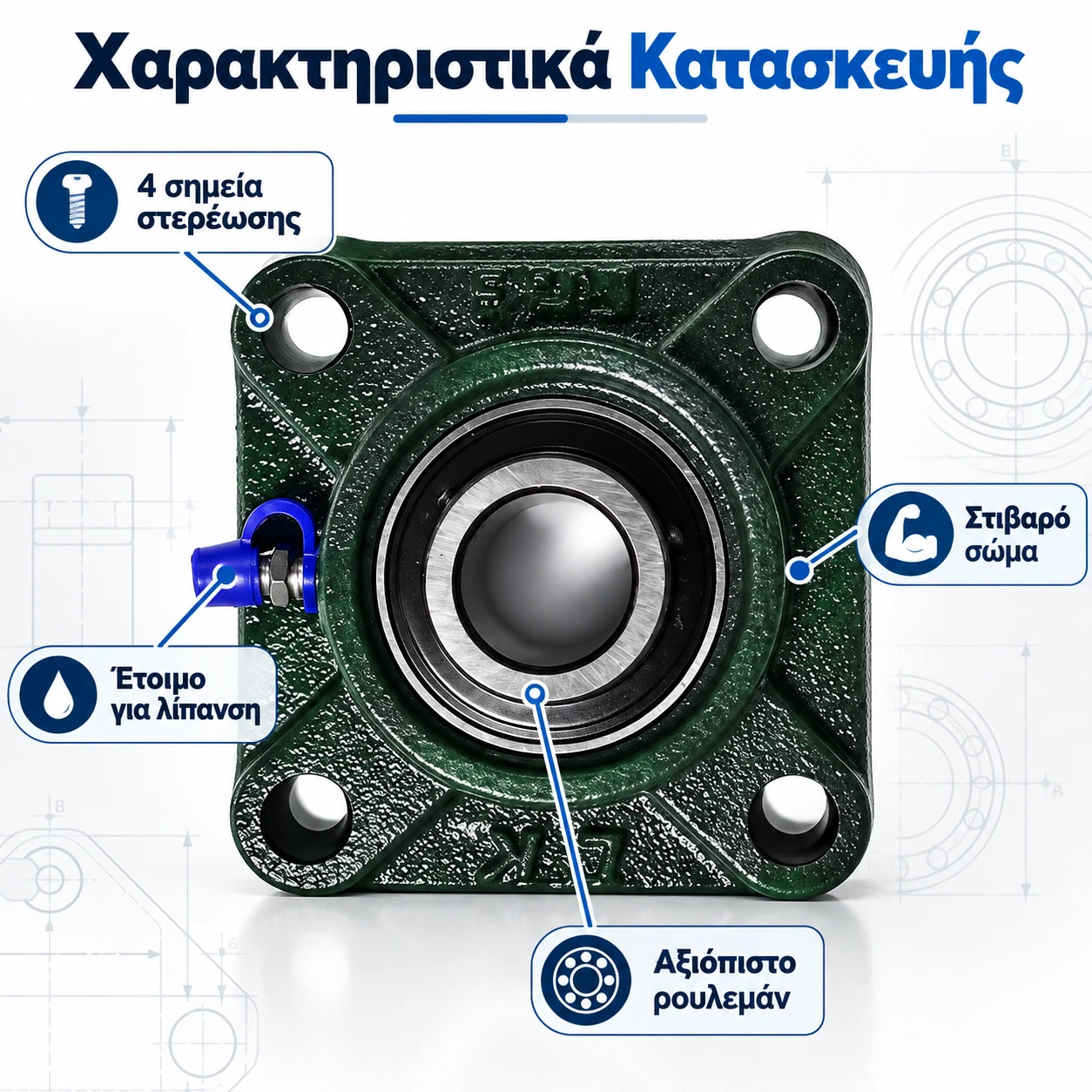

• Τετράγωνη φλάντζα με τέσσερις οπές στερέωσης.
• Συγκράτηση του άξονα με κοχλίες σύσφιξης στον εσωτερικό δακτύλιο.

Επιλογή και εφαρμογή

Οι μονάδες αυτού του τύπου χρησιμοποιούνται για τη στήριξη περιστρεφόμενων αξόνων σε μηχανικές, αγροτικές και βιομηχανικές εφαρμογές. Πριν από την αγορά, συγκρίνετε τον πλήρη κωδικό του υπάρχοντος εδράνου, τη διάμετρο του άξονα, τις αποστάσεις των τεσσάρων οπών και τον διαθέσιμο χώρο. Μην βασίζεστε μόνο στην εξωτερική εμφάνιση ή στη φωτογραφία της σειράς.

Τοποθέτηση και έλεγχος

Καθαρίστε την επιφάνεια στήριξης και τοποθετήστε αρχικά τους κοχλίες χωρίς πλήρη σύσφιξη. Ευθυγραμμίστε τον άξονα, σφίξτε ομοιόμορφα τη φλάντζα και κατόπιν τους κοχλίες του εσωτερικού δακτυλίου. Μετά την πρώτη λειτουργία, ελέγξτε ξανά τη στερέωση και διακόψτε τη χρήση αν εμφανιστούν ασυνήθιστος θόρυβος, κραδασμός ή αύξηση θερμοκρασίας.
